用于数据中心冷却的冷却液分配单元 （CDU）
冷却液分配单元 （CDU） 用于冷却、分配和调节液体冷却系统中的流体。通过优化单个组件及其协同工作方式，Boyd在密集的体积中构建高效，高容量的CDU。
满足苛刻的爬坡和规模要求
横跨三大洲的冗余制造和充足的产能可以灵活地满足苛刻的日程安排。
值得信赖的可靠性
四十多年来生产 CDU 的工艺、专业知识和质量
推送系统性能
卓越的 CDU 功能和特性可最大限度地提高冷却和计算系统性能。
更高水平的功能和多功能性
冗余、安全系统、警报以及与设施系统的集成可提高安装、管理、服务和维护效率。
Boyd Enterprise 冷却液分配装置
ROL1100-48U32型
Boyd 的 ROL1100 通过在行内配置中利用设施水来提供有效的数据中心冷却能力。它的制冷量范围为 550 kW 至 1100 kW，典型接近温度
支持多个服务器机架。
RAL110-04U19型
Boyd 的 4U 液对液冷却分配装置是一种最先进的冷却系统，可在给定体积内最大限度地提高冷却能力。Boyd 的 4U CDU 的容量高达 110 kW，具体取决于热负荷和接近温度要求。
RAA32-10U21型
Boyd 的 10U 液对空 CDU 是一种有效的系统，可为数据中心或设施缺水的边缘服务器中的高功率计算提供液体冷却。根据热负荷和温度要求，Boyd 的 10U CDU 的容量高达 32 kW。

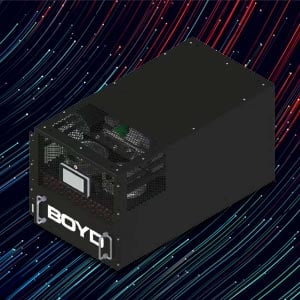

RAA15-10U19型
Boyd 的 10U 液-空气冷却分配装置是一种先进的冷却系统，可在给定体积下最大限度地提高冷却能力。Boyd 的 10U CDU 的容量高达 15 kW，具体取决于热负荷和接近温度要求。
冷却液分配单元如何工作？
冷却液分配单元包含一个泵，该泵通过管道或通道网络循环冷却液，将其分配到各种组件，如服务器、处理器或需要冷却的大型高功率设备中的其他高热量组件。CDU 还可能包含阀门、过滤器和其他组件，用于控制和监控冷却液流量。为什么使用冷却液分配单元？
随着计算芯片功率的提高，液体冷却成为取代传统风冷的必要冷却技术。Boyd 的 CDU 是先进的冷却系统，可在给定体积内以更高的功率和计算密度以更高的能源效率最大限度地提高冷却能力。液冷服务器消除了数据中心冷却系统中对笨重的散热器和响亮的风扇托架的需求，这些散热器和风扇托盘会造成严重的环境噪声污染并消耗更多能源，因此 CDU 可以消除数据中心的过多噪音和振动，以提高数据完整性和数据中心工作场所的安全性，同时减少能源使用。CDU 将 IT 设备的安全包装密度提高到机架中。
冷却液分配单元挑战
液体冷却提供响应迅速的高容量冷却，但也带来了额外的设计和项目挑战。从防漏、额外的资本支出、安装和培训成本，系统架构师必须权衡性能和可持续性优势与这些项目要求，而不是空气冷却。Boyd的冷却液分配单元的设计和制造旨在降低潜在风险，以实现液体冷却的最大优势。
为什么使用博德的冷却液分配装置？
Boyd 的 CDU 降低了数据中心的总拥有成本和能源需求。针对特定应用的适当尺寸和定制配置的 CDU 意味着超大规模计算系统可以在更环保的数据中心需要时获得系统所需的精确、最佳冷却性能。
全液体冷却系统：将CDU与其他热技术集成
将服务器机架冷却系统中的 CDU 与定制设计的冷板集成，通过机加工的自定义几何形状和天际线最大限度地提高与 CPU 和 GPU 的接口，从而最大限度地将热量传递到液体冷却系统。利用高可靠性歧管将液体安全地引导到整个服务器机架。
Boyd的冷却液分配单元灵活性和节省空间的优势
在服务器冷却系统中，集成 CDU 可实现更高的处理功率密度，这意味着每个数据中心机架中可以容纳更多服务器。将 CDU 直接集成到设施水或设施级冷却系统中，以实现直接机架式服务器冷却，或设计独立冷却，为液冷服务器提供更高水平的灵活性。利用 CDU 冷却能力来冷却机架、机箱、刀片式服务器，甚至冷却处理器或芯片。CDU 可以设计为集成到现有的数据中心或机箱配置和基础架构中。
使用可靠的博伊德CDU进行更密集的处理或更小的设备
灵活性和节省空间的优势可以使数据中心和服务器机架设计人员完全重新考虑占用空间配置机会，以最大限度地提高功率密度。Boyd CDU 的设计符合 IEC62368-1 标准，并经测试可承受 3 倍的最大工作压力。所有新的子组件设计都经过严格的最大压力测试，以确保可靠的数据和服务器冷却系统。可靠性测试包括热循环、最小/最大存储和包装测试。
企业解决方案
在我们的交互式 3D 工具中，深入了解 Boyd 用于数据中心、超大规模计算和其他基于机架的解决方案的解决方案组合的广度。
如何用机架内液体冷却系统冷却数据中心
（查看文字实录）
如何冷却数据中心？液体冷却系统解决方案
（查看文字实录）
可靠的博伊德CDU现场性能
数十年可靠的现场性能使Boyd能够微调液冷服务器的系统设计，具有经过验证的热可靠性和无泄漏性能，以实现最佳的数据中心冷却。CDU 具有冗余泵设计、动态无冷凝控制、自动冷却液补充、用于待机操作的旁路回路和自动泄漏检测。
| 配置 | 型号 | 制冷量 @ ATD | 制冷量 @ ATD | 流量 | 尺寸：宽x长x高 | 更多信息 |
|---|---|---|---|---|---|---|
| 行 - L2L | ROL1100-48U32型 | 1100 kW @ 8°C | 550kW @ 4°C | 125 加仑/分钟 @ 30 磅/平方英寸 473 升/分钟 @ 2.1 巴 | 800 毫米 x 1205 毫米 x 2147 毫米 （31.5 英寸 x 47.4 英寸 x 84.5 英寸） | 联系我们 |
| 机架 - L2L | RAL110-04U19型 | 110 kW @ 12°C | 50 kW @ 6°C | 24 加仑/分钟 @ 10 磅/平方英寸 90 升/分钟 @ 0.7 巴 | 450 毫米 x 966 毫米 x 175 毫米 （17.7 英寸 x 38.0 英寸 x 6.9 英寸） | 联系我们 |
| 机架 - L2A | RAA32-10U21型 | 32 kW @ 24°C | 16 kW @ 12°C | 16 加仑/分钟 @ 12 磅/平方英寸 60 升/分钟 @ 0.8 巴 | 538 毫米 x 982 毫米 x 440 毫米 （21.2 英寸 x 38.7 英寸 x 17.3 英寸） | 联系我们 |
| 机架 - L2A | RAA15-10U19型 | 15 kW @ 24°C | 6.5 kW @ 12°C | 12 加仑/分钟 @ 10 磅/平方英寸 45 升/分钟 @ 0.7 巴 | 445 毫米 x 850 毫米 x 443 毫米 （17.5 英寸 x 33.5 英寸 x 17.4 英寸） | 联系我们 |
Boyd工业冷却分配装置
| 系统 | 类型 | 额定制冷量 | 标准工艺温度 | 温度稳定性 | 环境温度范围 | 尺寸（长 x 宽 x 高） | 数据表 |
|---|---|---|---|---|---|---|---|
| MCS20 - 独立 | 液-气 | 1.3 千瓦 | 55°C 最高 （131°F） | 15.5°C 至 27°C （60°F 至 80°F） | 439 x 384 x 338毫米 （17.3 x 15.1 x 13.3英寸） | MCS20 数据表 | |
| MCS30 - 独立 | 液-气 | 2.1 千瓦 | 55°C 最高 （131°F） | 15.5°C 至 27°C （60°F 至 80°F） | 439 x 384 x 338毫米 （17.3 x 15.1 x 13.3英寸） | MCS30 数据表 | |
| MCS40 - 独立 | 液-气 | 2.4 千瓦 | 55°C 最高 （131°F） | 5°C 至 40°C （41° 至 104°F） | 381 x 381 x 610毫米 （15 x 15 x 24 英寸） | MCS40 数据表 | |
| MCS50 - 独立 | 液-气 | 3.5 千瓦 | 55°C 最高 （131°F） | 5°C 至 40°C （41° 至 104°F） | 381 x 381 x 610毫米 （15 x 15 x 24 英寸） | MCS50 数据表 | |
| LCS20 | 液-液 | 20 千瓦 | 10°C 至 60°C | +/- 0.5 °摄氏度 | 5°C 至 40°C （41°F 至 104°F） | 543 x 705 x 810毫米 （21.4 x 27.8 x 31.9英寸） |
使用设施水进行高冲击冷却
液体到液体CDU需要设施用水来去除机架和行设备的热量，但具有一系列好处，可以抵消增加的系统复杂性。全液冷数据中心通过整个数据中心中液体的更高热容量最大限度地提高能源效率。这些液体冷却系统可实现更小的占地面积和更低的总拥有成本，是人工智能和高级分析、区块链和加密货币、大型机和游戏服务器以及超级计算机应用的理想选择。
液冷到空冷分配装置 （L2A CDU）
自给式液体冷却系统
许多设施不是为系统范围的液体冷却而设计的，因此液体到空气冷却剂分配单元提供了液体冷却的好处，而无需全面实施设施水。L2A CDU 利用数据中心空调从服务器机架或服务器行散热，为高输出 IT 设备实现局部液体冷却。液体-空气CDU最大限度地提高了已建立的风冷数据中心的冷却可能性，最大限度地减少了热管理设备和安装成本，并以比单独空气更高的容量进行冷却。
机架内冷却液分配单元
经过优化，可高效无缝集成到高功率器件中
机架内 CDU 经过优化，可高效无缝地集成到大型高功率设备中，如数据中心服务器机箱或医疗成像设备。机架内 CDU 配置为标准 2U 和 4U 云数据中心服务器配置或标准医疗和工业型号的通用尺寸。
专为实现最佳性能和高效安装或维护而设计
服务器机架冷却易于使用，CDU 安装说明非常简单，只需完成液体回路、填充储液罐和翻转开关即可。这些系统以经济高效且可靠的包装快速升级到液体冷却，并且可以完全独立或集成到可用的设施冷却系统中。
行内冷却，实现更高的功率和计算密度
行内 CDU 是安装在一排服务器机架旁边的全机架大小的冷却液分配单元，可提供高效的数据中心冷却。排内 CDU 在二次冷却侧的闭环系统中循环冷却液，并在一次排热侧利用设施水。排内CDU的散热能力在600-800KW的规模上，散热足以冷却5-6个大功率服务器机架。
冷却液分配装置常见问题解答
什么是冷却液分配装置？
冷却剂分配单元 （CDU） 调节液体冷却剂并将其分配到需要热管理的系统或组件。它通过控制冷却剂的流量、压力和温度来有效冷却，通常用于数据中心、电力电子和工业冷却。什么是服务器中的 CDU？
服务器中的 CDU 控制和分配液体冷却剂，以管理高性能处理器和存储卡的热负荷。它可确保在数据中心和高密度计算环境中实现高效冷却、保持最佳温度并防止过热。CDU 如何运作？
CDU 在需要冷却的系统之间循环液体冷却剂，持续监测和调整流量、压力和温度，以确保高效的热传递。它收集加热的冷却剂，对其进行冷却，然后进行再循环以保持最佳工作温度。什么是 HVAC 中的 CDU？
HVAC 中的冷却液分配装置调节和分配液体冷却液以管理温度控制。它能有效控制冷却剂的流量和压力，确保有效的热传递，从而在建筑物或工业环境中实现最佳气候管理。什么是 FCU 和 CDU？
FCU（风机盘管单元）使用风扇使空气在充满热或冷液体的盘管上循环，以控制特定区域的温度。CDU（冷却剂分配装置）调节和分配液体冷却剂，控制流量、压力和温度，以有效地冷却系统。冷却分配装置如何工作？
冷却分配装置 （CDU） 使液体冷却剂在需要冷却的系统之间循环。它持续监测和调整冷却剂的流量、压力和温度，以优化传热。CDU 收集加热的冷却剂，通过热交换器或冷却器进行冷却，然后再循环，以保持其所服务组件的最佳工作温度。数据中心的冷却液分配装置是什么？
在数据中心中，冷却剂分配单元 （CDU） 调节液体冷却剂并将其分配到产生热量的关键组件，例如服务器和网络设备。它管理冷却剂流量、压力和温度，以确保高效的热管理，保持最佳运行条件并防止在高密度计算环境中过热。什么是直接到芯片冷却？
直接到芯片冷却是一种热管理技术，将冷却剂直接涂抹在电子元件（如 CPU 和 GPU）的发热表面。这种方法可以有效地将热量带走，最大限度地减少热阻并增强散热以提高性能。什么是数据中心的液体冷却？
数据中心中的液体冷却使冷却剂循环，以吸收和带走服务器和其他设备的热量。这种方法可以有效地管理热量，保持最佳工作温度并提高高密度计算环境中的能源效率。直接到芯片冷却的温度是多少？
直接到芯片的冷却通常在 45°C 到 70°C 之间运行，具体取决于系统要求和冷却剂类型。工程师调节冷却剂温度以优化传热并确保在高密度计算环境中的可靠性能。数据中心冷却的公式是什么？
数据中心冷却的公式为：- Q 表示以瓦特为单位去除的热量。
- m 是冷却剂的质量流量。
- c 是冷却剂的比热容。
- ΔT 是冷却液入口和出口之间的温差。
直接液体冷却的工作原理是什么？
直接液体冷却将冷却剂直接循环到 CPU 和 GPU 等发热组件。冷却剂吸收热量并通过闭环系统将其传递到热交换器，在那里散热。这种方法有效地降低了热阻并增强了系统性能。
